Информация ниже относится к любым версиям встраиваемых приводов печати SATO S84NX и S86NX.
Что бы принтеры-аппликаторы, оснащенные приводами печати SATO S84NX/S86NX, правильно располагали этикетку для печати/нанесения, обычно достаточно выполнить автокалибровку датчика носителя после замены рулона, смены типа этикетки, появления пропусков, неправильной остановки или смещения начала печати. Ниже описана пошаговая процедура для датчика зазора (Gap) и датчика чёрной метки (I‑Mark).
Какую процедуру выбрать?
| Используемый носитель | Как распознать? | Какой датчик надо настраивать? |
|---|---|---|
| Высечные самоклеящиеся этикетки с промежутком между ними | Между этикетками видна подложка; с обратной стороны нет чёрных меток | Gap |
| Этикетки, бирки или материал с чёрными метками на обратной стороне | На обратной стороне подложке/обратной стороне носителя есть чёрная метка | I‑Mark |
| Нужно перестраховаться или вы меняете материал | Принтер может использовать оба принципа определения | Gap + I‑Mark |
- Режим Gap + I‑Mark калибрует оба датчика.
- Функция автокалибровки недоступна, если в настройке Print Mode выбран режим Linerless (безподложечный материал).
Какие органы управления понадобятся?
Для калибровки вам понадобится воспользоваться следующими органами управления:
-
Рычаг фиксации печатающей головки (10) — освобождает/фиксирует узел головки.
-
Защёлка узла протяжки (4) — открывает узел ролика подачи и датчика.
-
Регулятор положения датчика носителя (7) — позволяет совместить датчик с зоной зазора или чёрной метки.
-
На панели управления: кнопка
для перехода между режимами Online/Offline, ◀▶🔼🔽 – для выбора пунктов меню и
— для подтверждения выбора.
Подготовка носителя
- Переведите принтер в Offline кнопкой , если он находится в Online.
- Откройте верхнюю крышку привода печати.
- Поверните рычаг фиксации головки (10 на картинке выше) так, чтобы разблокировать печатающую головку и она открылась.

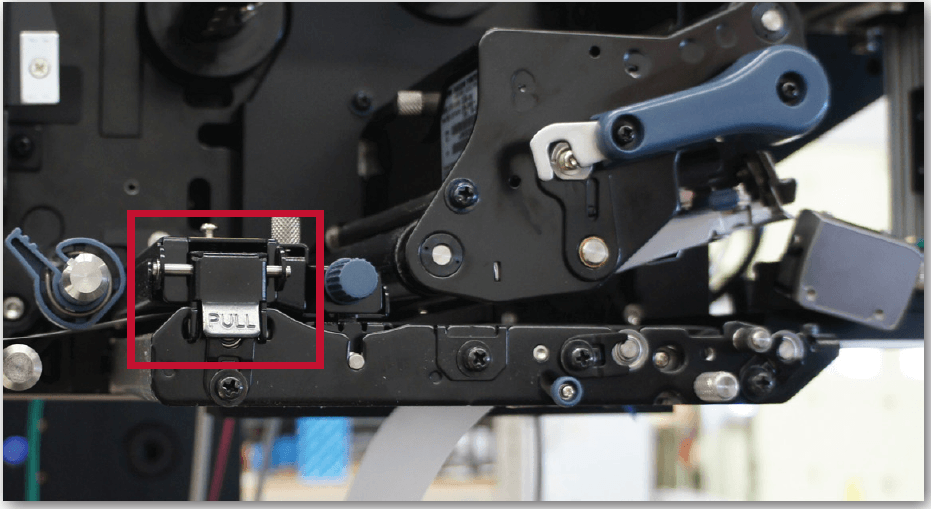

- Потяните защёлку узла протяжки/датчика (4), чтобы освободить ролик подачи и сам датчик.
- Заправьте материал по обычной траектории и убедитесь, что направляющие не пережимают рулон.
- Поставьте окно датчика в правильную поперечную позицию:
- для Gap — при движении носителя датчик должен попадать под участок, где проходит граница этикетка/зазор, желательно вне напечатанных тёмных элементов;
- для I‑Mark — при движении носителя датчик должен попадать точно под дорожку чёрной метки на обратной стороне материала.
Важный момент: что положить под датчик для автокалибровки
Для корректной автоматической настройки SATO рекомендует начать с чистой подложки:
-
Снимите одну этикетку с подложки в зоне датчика.
-
Протяните так, чтобы под датчиком находилась только подложка, без этикетки.
-
Если используется I‑Mark, убедитесь, что чёрная метка не находится над окном датчика в момент запуска калибровки.
Пошаговая калибровка
-
После подготовки материала поверните рычаг фиксации головки (10), чтобы закрыть блок печатающей головки.
-
Надавите на узел ролика подачи/датчика (5) вниз до срабатывания защёлки.
-
Закройте верхнюю крышку привода печати.
-
На дисплее откройте меню: Settings → Printing → Advanced → Calibrate → Auto-calibration.
В русифицированном интерфейсе названия могут выглядеть как: Настройки → Печать → Расширенные → Калибровать → Автокалибровка. -
Стрелками выберите нужный вариант:
-
Gap — только датчик зазора;
-
I‑Mark — только датчик чёрной метки;
-
Gap + I‑Mark — оба датчика.
-
-
Нажмите
или экранную программную кнопку, соответствующую запуску/переходу далее. -
На экране подтверждения нажмите START /
/ ENTER — в зависимости от версии интерфейса. -
Дождитесь завершения процедуры. На дисплее появится результат калибровки.
-
Выйдите из меню и оставьте принтер в Offline.
-
Нажмите экранную кнопку FEED и проконтролируйте подачу нескольких этикеток:
-
принтер должен останавливаться стабильно на одинаковой позиции;
-
не должен прогонять больше одной этикетки за одно нажатие кнопки FEED;
-
зазор или метка должны распознаваться при каждом прогоне.
-
Проверка результата калибровки
Успешная калибровка означает, что после нажатия экранной кнопки FEED принтер подаёт материал ровно на одну этикетку и останавливается в одном и том же положении. После этого выполните пробную печать с реальным макетом: у SATO рекомендуется проверить вертикальную/горизонтальную позицию, качество изображения и точку остановки носителя.
Если этикетка останавливается не там, где нужно, но зазоры уже уверенно распознаются, проблема может быть не в датчике, а в следующих настройках привода печати:
-
Label Length / длина этикетки;
-
Print Position / смещение печати;
-
Stop Position / положение остановки;
-
режиме работы — continuous, cutter, dispenser и т. п.;
-
механическом смещении датчика относительно зазора или дорожки I‑Mark.
Что делать, если калибровка не помогла?
Проверьте последовательно:
-
Тип датчика. Для высечки — Gap, для чёрной метки — I‑Mark. Неправильный выбор является самой частой причиной пропусков.
- Высота зазора и черной метки должна быть не менее 2,5 — 3 мм, но не более 20 мм
-
Позицию датчика по ширине носителя. Он должен «видеть» именно зазор либо именно полосу I‑Mark, а не сплошную этикетку.
-
Материал при запуске. Под датчиком должна быть чистая подложка; для I‑Mark в исходной позиции метка не должна перекрывать окно датчика.
-
Загрязнение. Очистите область тракта и датчика от пыли, бумажных остатков и клея. Не используйте предметы, которые могут поцарапать оптику или головку.
-
Стабильность материала. Проверьте, что рулон не болтается, направляющие установлены без чрезмерного прижима, подложка не натянута и не проскальзывает.
-
Реальную геометрию материала. При очень малом зазоре, прозрачной подложке, нестандартной высечке или слабоконтрастной метке может понадобиться точная ручная настройка/диагностика сервисным специалистом.
